Opis

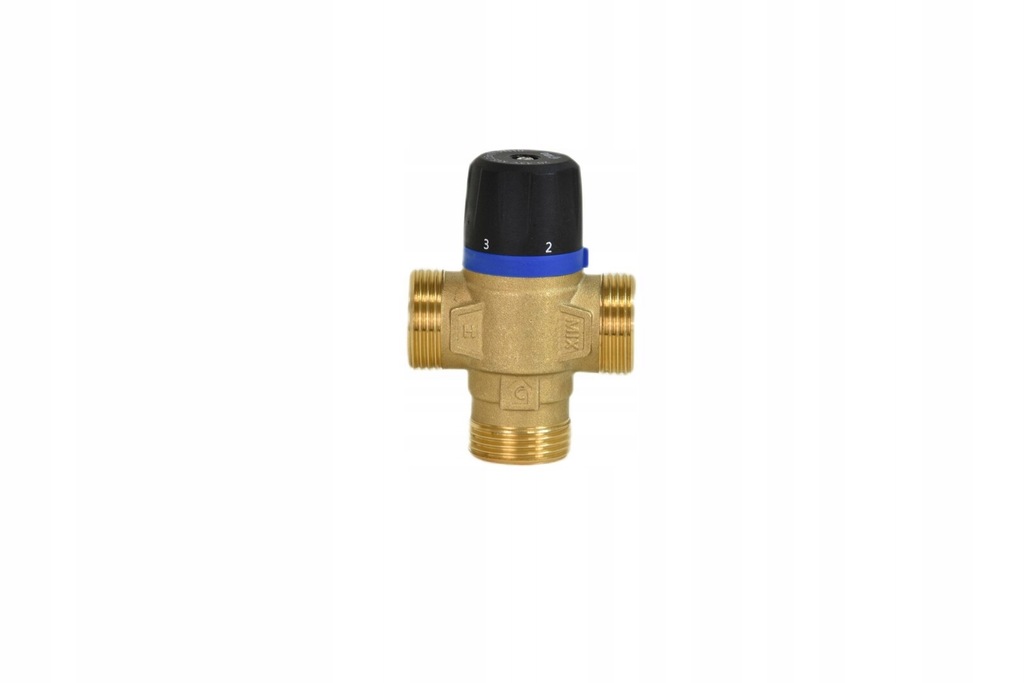

ZAWÓR TRÓJDROŻNY TERMOSTATYCZNY MIESZAJĄCY 3/4″ DN20 KVS 1,6 m3/h 35-60° C
Termostatyczny zawór mieszający IBO MIX DN20, GW 3/4″, 35÷60°C, Kvs 1,6 m3/h
Zastosowanie:
Termostatyczne zawory mieszające IBO MIX T są stosowane w instalacjach wodnych do stabilizacji temperatury wody. Ich głównym celem jest utrzymanie stałej temperatury wody na wyjściu, co jest istotne dla systemów grzewczych i sanitarnych.
Podłączenie zaworu:
- Montaż: Zawór powinien być zamontowany tak, aby możliwe były prace serwisowe. Należy użyć śrubunków i zaworów odcinających na przyłączach.
- Filtry siatkowe: Na przyłączach zasilających zawór zaleca się zamontowanie filtrów siatkowych, aby zapobiec przedostawaniu się zanieczyszczeń, które mogą zakłócić działanie zaworu.
Regulacja temperatury wyjściowej:
- Ustawianie temperatury: Temperaturę wody na wylocie zaworu ustawia się za pomocą pokrętła. Pokrętło należy odblokować, lekko pociągając je do góry, a po ustawieniu żądanej temperatury zablokować, aby uniknąć przypadkowej zmiany.
Dane techniczne:
- Zakres temperatur pracy: 35-60°C
- Maksymalna temperatura pracy: 95°C (krótkotrwale: 110°C)
- Dokładność mieszania na wylocie: ± 2°C
- Zalecane ciśnienie pracy: 3 bary
- Maksymalne ciśnienie statyczne: 10 barów
- Maksymalne ciśnienie robocze: 5 barów
- Maksymalna różnica ciśnień na przyłączach: 3 bary
- Przepływ: 1,6 m³/h
- Medium: Woda, roztwór woda/glikol max 30%
- Przyłącza: Gwint zewnętrzny DN.20
- Korpus zaworu: CW617N
- Rękojeść: Nylon
- Uszczelka: EPDM

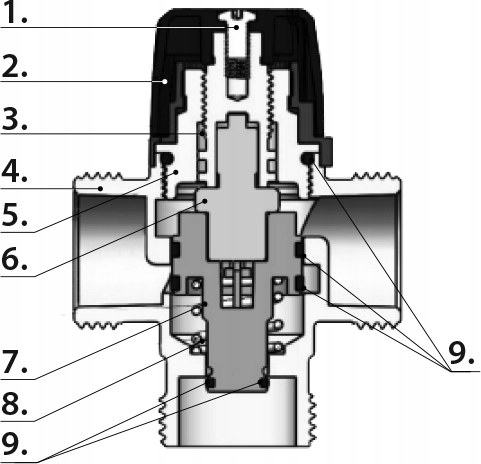

Budowa zaworu:
- Śruba do pokrętła: SUS 304
- Pokrętło: Nylon
- Zawór regulowany: CW617N
- Korpus zaworu: CW617N
- Płytka zaworu: CW617N
- Element termostatyczny „woskowy”: Vernet
- Dystrybutor wody: PSU
- Sprężyna: Stal nierdzewna SUS 304
- Uszczelki: EPDM
ZAWÓR TRÓJDROŻNY TERMOSTATYCZNY MIESZAJĄCY 3/4″ DN20 KVS 1,6 m3/h 35-60° C
